我司首次定向钻穿越二界沟航道—月东海缆更换维修项目顺利完工
2022-12-23
全国疫情蔓延，天易海工克服天气多变，海水浑浊等种种困难，经过多次调研、讨论，结合月东油田施工现场情况，依法协调处理完成海事、渔政、周边障碍物等各因素，细化施工方案及风险识别工作。2022年12月16日，月东油田海底电缆更换维修服务项目顺利完工！
本项目主要工作是将位于辽宁省盘锦市辽东湾新区二界沟渔港航道处故障电缆紧急更换维修，保障油田双电源供电。
项目最大的亮点是首次采取定向钻穿越航道更换故障电缆方案，该方案的成功实施既保证了施工安全性和施工质量，也一劳永逸的解决了航道位置电缆多次受渔船或其它外力损坏而造成断缆和断电，给油田生产带来严重安全隐患。定向钻穿越的关键在于导向钻孔实时定位，能准确定位到钻杆位置，以便灵活控制钻杆的方向及深度。
我司首次采用定向钻穿越的敷设方式重新敷设该段海缆，电缆采用35KV复合海底电缆3X240+12C，改造段共计约500m。
² 穿越电缆套管规格DN280*31.3 PE100，聚乙烯（PE）管；
² 定向钻穿越出、入土点水平长度420.00m，定向钻穿越水平长度420.00m；
² 入土点位于东侧堤坝外侧（此处需要根据现场环境和定向钻机自身情况，采用钢板桩结合块石的结构搭建临时钻机平台并做好定向钻机锚固）；出土点为滩涂；
² 穿越管段的出、入土角根据穿越地形、地质条件和穿越管径的大小确定，管线定向钻入土角定为10°，出土角定为9°，穿越管段的曲率半径为1500D（D为管道外径），航道处定向钻深度，水面以下15m，海床下10m。

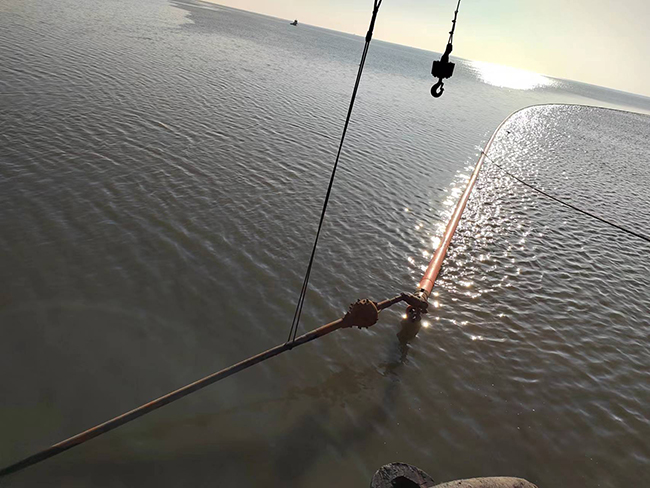

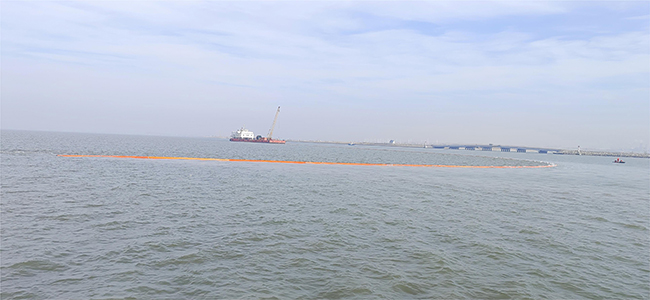

套管浮拖

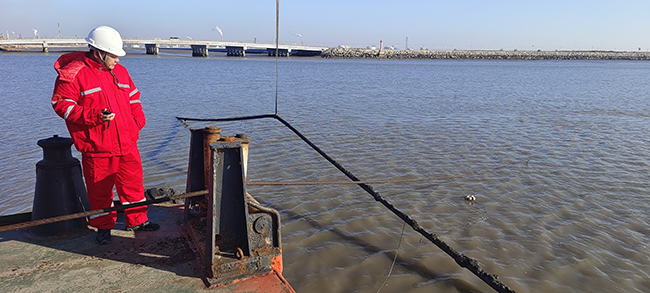

电缆吊装

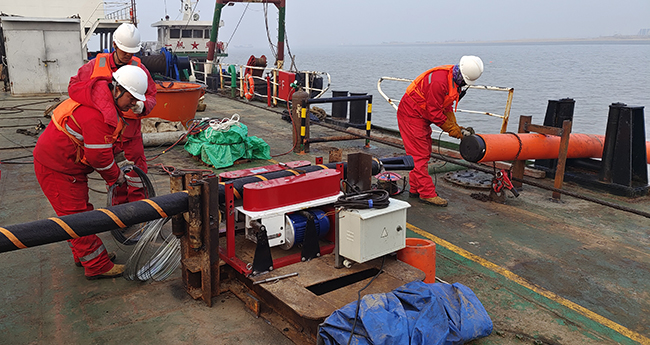

电缆回拖
定向钻
本次电缆定向钻过航道更换修复方案成功实施，为以后电缆过航道，浅滩铺设和电缆登陆等无法有效保证电缆埋深的位置提供非常好的解决方案。
12月16日，月东油田海底电缆更换维修服务项目全部工作顺利完成：
² 动员船舶将780米35KV复合海底电缆运输到施工现场；
² 海缆故障点查找定位，将故障段淤泥清除；
² 对海缆进行切割，切除故障点及破损影响区，对两端进行绝缘电阻测试；
² 将连接好的新电缆放回海床面，进行挖沟沉降浅埋处理，埋深2m；
² 电缆沉降完成后，使用沙袋将电缆沟回填至海平面；
² 海缆维修及保护完成后，进行竣工验收试验；
² 旧电缆回收送至甲方指定地点。
天易海工始终将安全和环保放在首位，不断精进施工技术，发挥自身优势，为客户提供优质和高效服务。
